Freelance 800F DigiVis操作員級
DigiVis操作員站使用PC硬件，即可以是標準商務用PC機也可以采用工業級PC機，并運行在MicrosoftWindows操作系統下。DigiVis支持雙屏現實操作技術。
操作員級可以安裝一個工程師站和及格操作員站Control Builder F工程師站對系統進行組態和調試。工程師站在系統正常運行期間可以關閉無需永久與系統 連接。

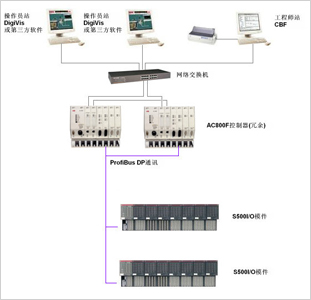

Freelance 800F過程控制級
在過程控制級，Freelance 800F系統可以由許多連接I/O單元的過程控制站組成。您可以選擇CPU冗余，現場總線模塊冗余或非冗余模式。模塊化的可插拔式輸入/輸出模塊依照系統過程信號的類型和數量自由選擇使用。AC800F控制器通過現場總線連接遠程I/O或現場設備。
系統通訊
操作員級和過程控制級之間通信使用TCP/IP協議系統總線（基于以太網），您可以選擇不同的傳輸介質例如AUI，雙絞線，光纖或同軸電纜。Freelance OPC服務器用于連接更高一級的操作員站（800xA）或其他OPC客戶端。Freelance控制系統中的實時過程值和報警可以通過OPC進行訪問。我們同時提供一個C語言編程接口嵌入到外部基于Windows操作系統應用程序中，適用于實現用戶使用非標準OPC通信。
詳細介紹
現代自動化系統投資中，由于硬件設備部分只占用整個系統中較少的成本，則編寫工程應用軟件的成本就變得越來越重要。通常來講，一個自動化項目的工程應用軟件費用約占到了整個項目的50%左右。這不難看出，成本結構的遷移給擁護創造了優化項目投資的機會。所以，必須從工程編程一開始就要考慮降低費用。我們開發Freelance 800F系統的目的：在保持硬件價格與那些可編程邏輯控制器一致的情況下，通過減少用戶工程費用來提高成本效率。
通過使用一個完整的工程工具（Control Builder F）來配置組態整個控制系統，包括自動化功能，操作員界面顯示和紀錄，以及組態現場總線設備（PROFIBUS,FOUNDATION Fieldbus,HART等等）和設備參數設定；對于現場設備，過程控制站和操作員站，整個控制系統采用了一個統一的全局數據庫，從而降低了建立數據通信及交互訪問的成本和時間投資，并保證整個系統范圍內數據的一致性；提供系統全局范圍的用戶應用程序統一檢查，覆蓋過程控制站，操作員站到智能的現場設備，包括對用戶程序的完整性和一致性檢測；寬泛的功能塊庫，用戶自定義的功能塊也可以添加到其中，宏庫和圖形符號可以為用戶自定義功能塊建立圖形和操作面板；可以通過FDT/DTM技術來集成PROFIBUS現場總線設備。
Freelance 800F系統由以下結構組成：
系統結構，分為操作員級和過程級。操作員級包含了用于操作和顯示，歸檔和紀錄，趨勢及報警等功能；控制器執行開環和閉環回路控制功能。
過程級自動化，分控制器，遠程I/O，現場設備及Freelance機架式I/O過程自動化。
系統通信，包含系統總線，CAN總線，OPC，DMS-API等類型總線。
操作員級DigiVis，可以運行在通用PC機和專業工業PC機的操作軟件。
Control Builder F組態和調試軟件，方便高效的組態調試軟件。
工程與服務，我們精心為客戶合理規劃，安裝和修訂，使工程設計和維護更快更經濟更有效。
Freelance 800F堅固的硬件結構表現了其優異的產品質量，硬件本身具有很強的抗電磁干擾能力，其所有組件都具有CE國際認證標準。
Freelance 800F過程控制系統為用戶提供了強大的自動化控制功能，不僅可以節省工程費用成本，而且簡單易用。可以說，Freelance 800F是工業過程控制應用的理想解決方案，具有操作簡單，經濟的硬繭成本以及強大的軟件功能。
這是對今后的一個有效合理的投資，如果用簡單的一句話來清晰的概括我們的Freelance 800F系統，那就是：以最小的工程投入，實現最大的自動化。
|
